系統是井下就地操控系統,（含索道沿線LED信息顯示、故障報警、通訊對講、背景音樂)系統遵循人性化、智能化、安全、節能、高效的設計準則，設備運行狀況集漢字、數字、語音于一體的綜合自動化系統；可以增加防爆變頻模塊單元實現無極調速，巷道沿線采用低功耗的本安節能型LED數碼顯示屏，增設無人值守裝置實現全自動運行。

 設計標準：

    GB3836.1-2010     爆炸性環境  第1部分：設備通用要求；

    GB3836.2-2010     爆炸性環境  第2部分：由隔爆外殼“d”保護的設備

    GB3836.4—2010    爆炸性環境  第4部分：由本質安全型“i”保護的設備

    MT1099-2009       礦用變頻調速裝置

GB 20181-2006     礦井提升機和礦用提升絞車安全要求

2009版            煤礦安全規程

MT 407-1995       煤礦地面立井提升機綜合后備保護裝置通用技術條件

JB/T3721-1999    《礦井提升機 盤形制動器閘瓦》；

JB/T3277-2004    《礦井提升機和礦用提升絞車 液壓站》；

MT/T 154.2-1996   煤礦用電器設備產品型號編制方法和管理辦法；

GB/T 191-2008     包裝儲運圖示標志

GB/T 9969-2008    工業產品使用說明書 總則

GB/T 10111-2008   隨機數的產生及其在產品質量抽樣檢驗中的應用程序

MT/T 154.2-1996   煤礦用電器設備產品型號編制方法和管理方法

系統特點

■全自動化控制裝置：

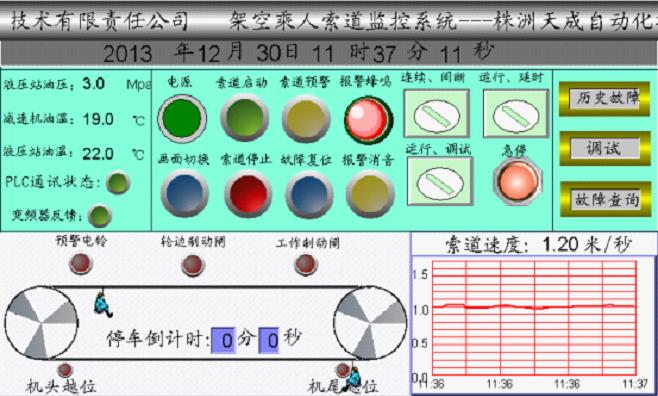

TH24操控臺實現索道全功能控制，便捷運行、調試、停止、故障復位控制，實現系統狀態、參數、故障報警、歷史記錄查看，實時監測PLC輸入輸出，監控設備運行狀態、速度、減速機油壓、油溫、變頻器功率、電壓、電流等全中文數字化顯示；控制系統采用PLC控制系統實現架空乘人設備的預警、啟動、運行、停車及全方位保護等自動化控制。速度、越位、沿線拉停等關鍵保護均采用雙傳感器檢測，保證設備安全可靠地運行。系統維護便捷，具有數字、模擬控制等靈活的功能擴展接口。增設無人值守模塊不需專人操作，通過紅外線遠距離檢測傳感器，同時結合變頻器輸出力矩進行雙重檢測，實現有人上車自動開車、無人乘坐自動停車有效節能。
■變頻調速裝置：（可選配）
索道主電機采用四象限礦用隔爆兼本安型變頻器聯機控制，系統實時管控變頻器工況，實現啟停平穩，乘坐安全舒適；實現無級調速，滿足各種工況需求。
■沿線語音聲光裝置:
巷道沿線安裝礦用隔爆兼本安型聲光語音顯示屏，以RS485總線形式與控制系統實時通訊，實現以下功能：
1、安全語音提示：設備運行全程均具有安全語音提示。
2、沿線故障報警：設備發生故障時，沿線播報故障語音，并引導乘坐人員如何安全應對當前狀況。
3、系統信息全巷道中文顯示：實時通信顯示系統狀態、“運行速度、故障信息、當前日期及時間等。
■沿線通訊廣播裝置
系統增設礦用本安型播放器（與操作臺一體化安裝）、巷道沿線安裝礦用隔爆兼本安型音箱與控制系統聯機，實現全巷道對講通訊聯絡，（沿線通訊對講、上機位調度通訊）沿線打點，開車信號打點播報，背景音樂及廣播。

■調度室集控模塊（可選配）

監控主機、組態（視頻）監控軟件、以太網交換機、硬盤錄像機（配顯示器）、通訊接口、輔件、UPS電源、打印機等組成。
1、調度室可遠程控制索道的啟、停、急停等；
2、對系統（傳感器等）相關數據進行實時監測，實時掌握系統的當前狀況、故障等情況
3、在不中斷正常監控功能的條件下隨時生成、修改各種參數及表格的功能；
4、具有系統相關信息輸出、存儲、歷史查詢、打�。�可打印運行畫面、圖片、數據報表、曲線）等功能；
5、可實現監控信息、畫面等遠程局域網訪問，方便設備信息共享。
